福建物构所光致变色材料研究取得新进展：具有室温光磁效应的光致变色多氰基配位化合物
更新日期：2015-10-15

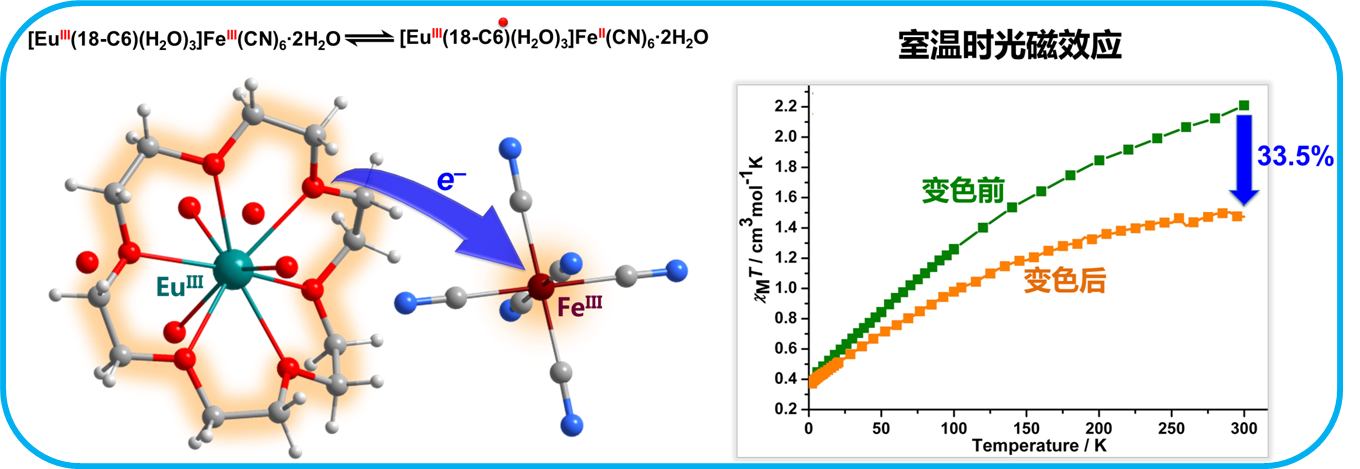

中科院福建物构所、结构化学国家重点实验室郭国聪研究员率领的研究团队长期从事无机–有机杂化功能物质的结构化学研究。2003年，他们报道了[NdIII(DMF)4(H2O)3(μ-CN)FeIII(CN)5]·H2O (NdFeDMF)的合成和晶体结构。之后，日本和意大利两个研究小组发现，该化合物及类似的其它3d–4f多氰基配位化合物具有新颖的光磁效应，但光磁转变温度低于50 K，且其内在机制尚存在争议。近期，郭国聪和王明盛研究团队在国家自然科学基金、福建省自然科学基金等资助下发现，[EuIII(18-冠-6)(H2O)3]FeIII(CN)6·2H2O在室温时经紫外光或紫光照射后，冠醚氧上的孤对电子转移到了到三价铁上，生成了稳定的冠醚自由基和二价铁，晶体颜色由黄绿色变为橙色，变色后的样品在暗室中静置或加热又能褪色，之后又能再次光照显色，表现出典型的光致变色现象。变色前后，化合物的磁性发生了显著的变化。在本工作中，晶体粉末经波长为355 nm、功率密度为60 mW/cm2的二极管泵浦固体激光器照射10分钟后，室温时的?MT值下降33.5%，比NdFeDMF的报道值（< 3%）大得多。
该项工作首次发现了3d-4f多氰基配位化合物的光致变色现象和室温光磁效应，不仅从已知化合物中成功地挖掘出一类光致变色材料，而且发展出一类具有室温光磁效应的光诱导价态互变（valence tautomeric）化合物，近期以通讯形式发表在J. Am. Chem. Soc. 2015, 137, 10882?10885。
此前，该研究团队已经在无机?有机杂化光致变色物质的结构化学研究方面取得了系列进展（Angew. Chem. Int. Ed., 2007, 46, 3269、2008, 47, 3565、2008, 47, 4149、2012, 51, 3432、2014, 53, 9298、2014, 53, 11529；Chem. Commun., 2010, 46, 361, review）。
(郭国聪课题组供稿)
